Каналы RGB и альфа: порядок и представление

Назначение

Цифровое изображение хранит цвет каждого пикселя как набор чисел, и для корректной работы с этими числами нужно понимать, что означает каждый канал и в каком порядке они записаны. Статья рассматривает структуру каналов RGB и альфа, разбирает конкретный пример с различными значениями каналов и отделяет вопрос о порядке хранения от вопроса о том, как именно числа превращаются в воспринимаемый цвет. Понимание обоих уровней полезно при хранении изображений, передаче данных между программами и отладке графических ошибок.

Представление данных

Каналы RGB описывают цвет через три независимые составляющие: красный, зелёный и синий. В типичном 8-битном представлении каждый канал занимает один байт, и значения лежат в диапазоне от 0 до 255. Значение 0 означает полное отсутствие соответствующей составляющей, а 255 — её максимум. Канал альфа хранит прозрачность пикселя: 0 соответствует полностью прозрачному пикселю, 255 — полностью непрозрачному, промежуточные значения дают частичную прозрачность.

Не все форматы используют 8 бит на канал. Существуют представления с плавающей запятой, битовые поля и планарные раскладки, где каналы хранятся не рядом друг с другом, а в отдельных массивах. Разрядность определяет диапазон значений, но не меняет логики: каждый канал всё равно отвечает за одну конкретную составляющую цвета, и порядок нужно знать независимо от способа хранения.

Порядок каналов

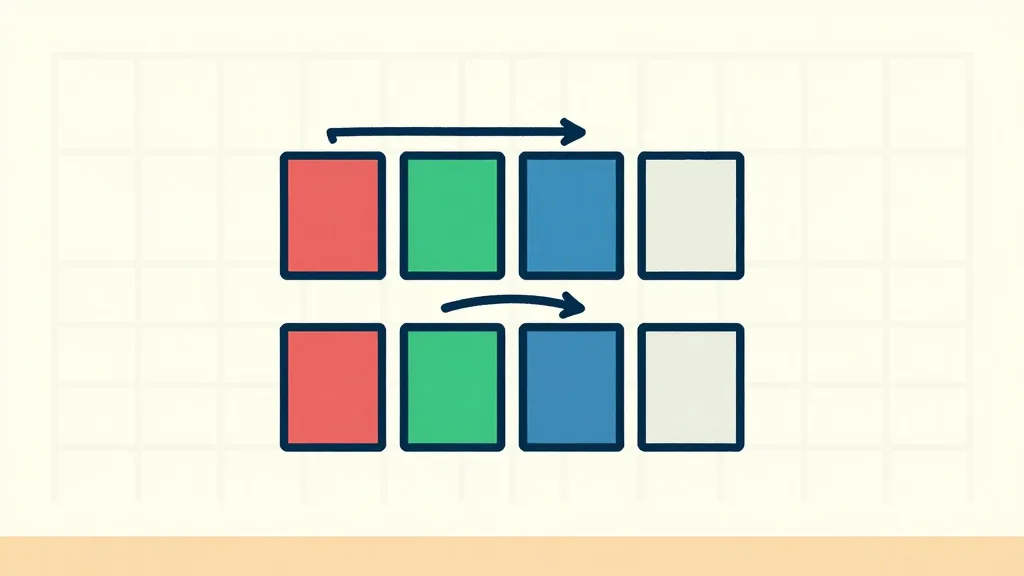

Тот же набор чисел может быть записан в разных последовательностях: RGBA, BGRA, ARGB, ABGR. Байт 0x1E в порядке RGBA занимает позицию синего канала, а в порядке BGRA — позицию красного. Поэтому порядок каналов должен быть объявлен явно: в формате файла, в протоколе обмена, в документации функции или в комментарии к коду. Без такого объявления два разработчика могут интерпретировать один и тот же байтовый блок как два разных цвета.

Нейтральный пример: пиксель с значениями R=10, G=20, B=30, A=255 в порядке RGBA записывается как последовательность байтов 0A 14 1E FF, а в порядке BGRA — как 1E 14 0A FF. При ошибочном чтении BGRA как RGBA красный и синий каналы поменяются местами, а альфа останется на последнем месте. Практический шаг при обмене данными: зафиксировать порядок в названии переменной или в поле заголовка, чтобы при чтении не приходилось гадать, какой байт за что отвечает.

Целое число и байты в памяти

Иногда цвет записывают не как четыре отдельных байта, а как одно 32-битное целое число, например 0xAARRGGBB. Здесь порядок цифр в записи числа задаёт, какой канал занимает старшие биты: A — старшие восемь, затем R, G, B. Но при сохранении такого числа в память конкретный процессор может разместить байты в прямом или обратном порядке в зависимости от своей архитектуры. Поэтому запись 0xAARRGGBB описывает распределение битов внутри числа, а не гарантированный порядок байтов в файле или в буфере. При передаче данных между системами с разной организацией памяти нужно либо явно описать порядок байтов, либо использовать формат, который его фиксирует.

Числа и цветовой менеджмент

Тройка чисел R=10, G=20, B=30 сама по себе не определяет, каким именно цветом увидит человек результат на экране. Чтобы числа имели смысл для восприятия, нужен объявленный цветовой профиль: пространство, в котором определены эти значения, и функция преобразования, связывающая числа с физическим светом. Один и тот же набор чисел в разных профилях может соответствовать разным оттенкам. Порядок каналов и цветовое управление решают разные задачи: первый вопрос о том, где лежит каждый байт, второй — о том, как интерпретировать значения. Ни тот, ни другой не заменяет друг друга, и при проектировании формата изображения оба должны быть зафиксированы отдельно.

Ограничения примера

Разобранный пример ограничен целочисленным 8-битным представлением с интерливингом каналов RGBA или BGRA и конвенцией альфа 0 — прозрачно, 255 — непрозрачно. Для планарных раскладок, битовых полей или плавающей запятой порядок байтов в памяти выглядит иначе, и перестановка каналов не сводится к простой замене местами отдельных байтов. Также не следует ожидать, что при неверно указанном порядке рендерер выдаст предсказуемый оттенок: результат зависит от конкретного рендерера и его настроек.

Практические шаги

При создании собственного формата или протокола обмена изображениями полезно сразу зафиксировать четыре вещи: разрядность каналов, порядок каналов, конвенцию альфа и цветовое пространство. При отладке графических артефактов, когда картинка выглядит перекрашенной или с неправильной прозрачностью, первым делом стоит проверить, не перепутан ли порядок каналов при чтении или записи. Если значения каналов различны, как в примере с R=10, G=20, B=30, ошибка порядка сразу видна по байтовой последовательности.

Связанные материалы

Тема каналов и порядка байтов перекликается с разделом о пиксельной графике и пиксельном процессоре, где обсуждается структура графических данных на уровне отдельных пикселей. Понимание, как именно хранятся каналы, помогает читать и создавать собственные форматы без обращения к документации каждого конкретного приложения.

Результат

После чтения статьи читатель может разобрать байтовую последовательность пикселя, определить, какой канал где находится, и объяснить, почему два файла с одинаковыми числами могут выглядеть по-разному. Разграничение между порядком хранения и цветовым управлением позволяет задавать правильные вопросы при проектировании форматов и при поиске ошибок в графических конвейерах.

Ограничения

Статья не описывает конкретные форматы файлов или конкретные функции библиотеки. Приведённые примеры иллюстрируют общие принципы представления каналов, а не контракт какого-либо программного интерфейса. Для работы с реальными форматами необходимо обращаться к их спецификациям.

Пример

Пиксель R=10, G=20, B=30, A=255 в порядке RGBA даёт байты 0A 14 1E FF. В порядке BGRA те же значения дают 1E 14 0A FF. Байт 0A в первом случае — красный канал, во втором — синий. Байт FF в обоих случаях — альфа, потому что альфа стоит на последнем месте в обоих порядках. Если читать BGRA как RGBA, красный станет 30, а синий — 10, и цвет изменится.

Параметры

Для 8-битного канала допустимые значения — целые числа от 0 до 255 включительно. Для канала альфа с конвенцией прозрачность — 0, непрозрачность — 255 промежуточные значения дают частичную прозрачность. В планарном представлении каждый канал хранится в отдельном массиве, и понятие порядка байтов внутри пикселя заменяется порядком массивов в структуре данных.
